Cryo-Mikroszkóp
Egy hosszú előkészítési és kivitelezési folyamat végén sikeresen átadtunk egy teljes körűen megvalósított cryo-EM (cryo-electron microscopy) laboratóriumot. A projekt célja egy 300 kV-os, közvetlen elektron detektorral felszerelt rendszer telepítése volt, kulcsrakész infrastruktúrával, validált környezeti paraméterekkel és integrált IT háttérrel.
Projektindítás – a specifikációk mérnöki fordítása
A beruházás gyártói telepítési dokumentációval indult, amely rendkívül szigorú követelményeket tartalmazott a vibrációra, hőmérsékletre, elektromágneses háttérre és elektromos zajra vonatkozóan. A kivitelezési terv során ezeket a paramétereket konkrét műszaki megoldásokra bontottuk le.
A tervezési fázisban statikus, gépész, villamos és IT szakági mérnökök dolgoztak összehangoltan. Már ekkor eldőlt, hogy a meglévő épületszerkezet nem biztosít elegendő vibrációs stabilitást, így önálló, dilatált alaptest kialakítása mellett döntöttünk.

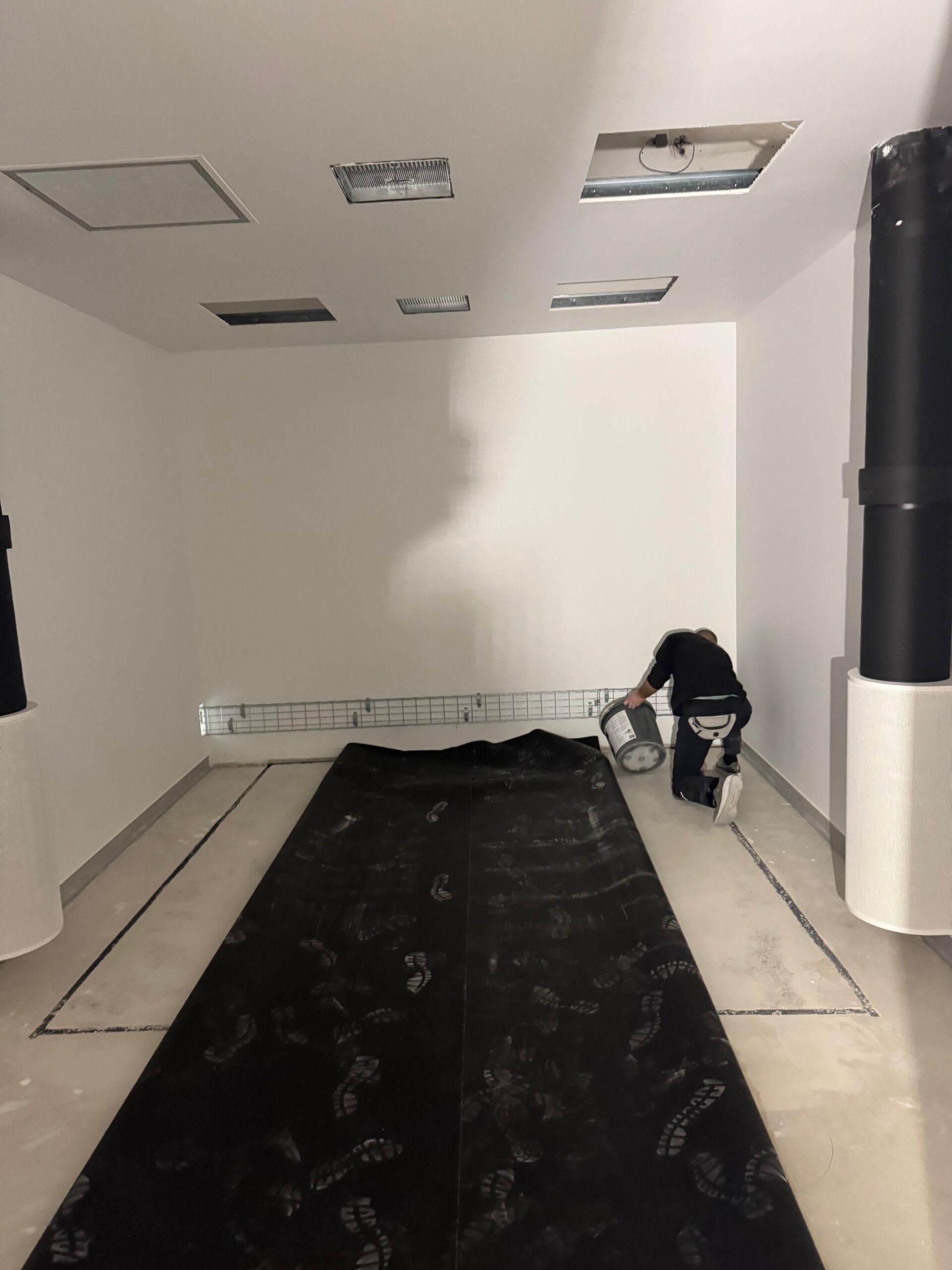

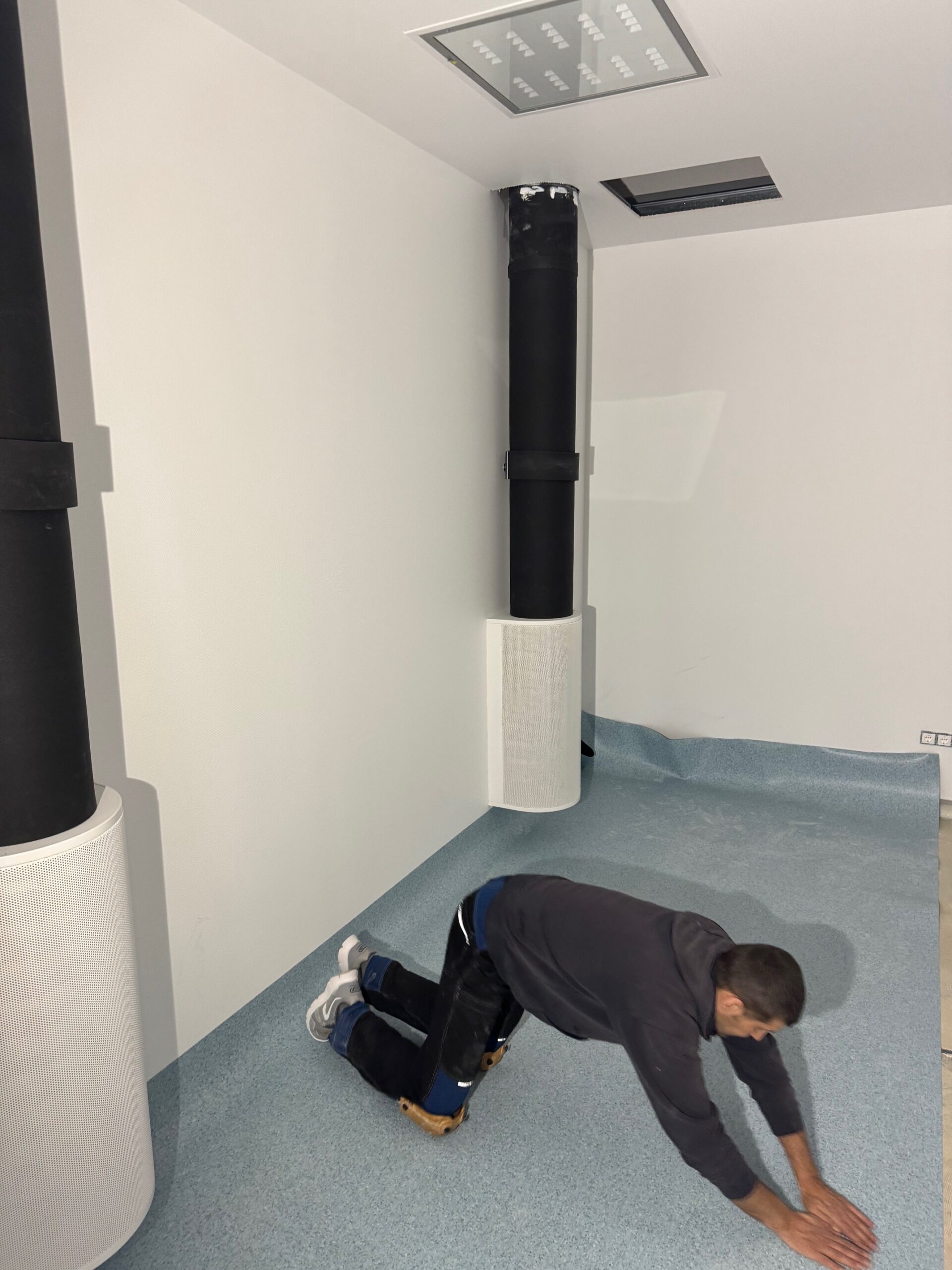

Rezgéscsillapított alap és laborhelyiség kialakítása
A kivitelezés egyik legkritikusabb eleme a speciális vasbeton talapzat megépítése volt. A monolit alaptest teljesen el lett választva az épület fő szerkezetétől, így minimalizáltuk az épületszerkezeti rezgések átterjedését.

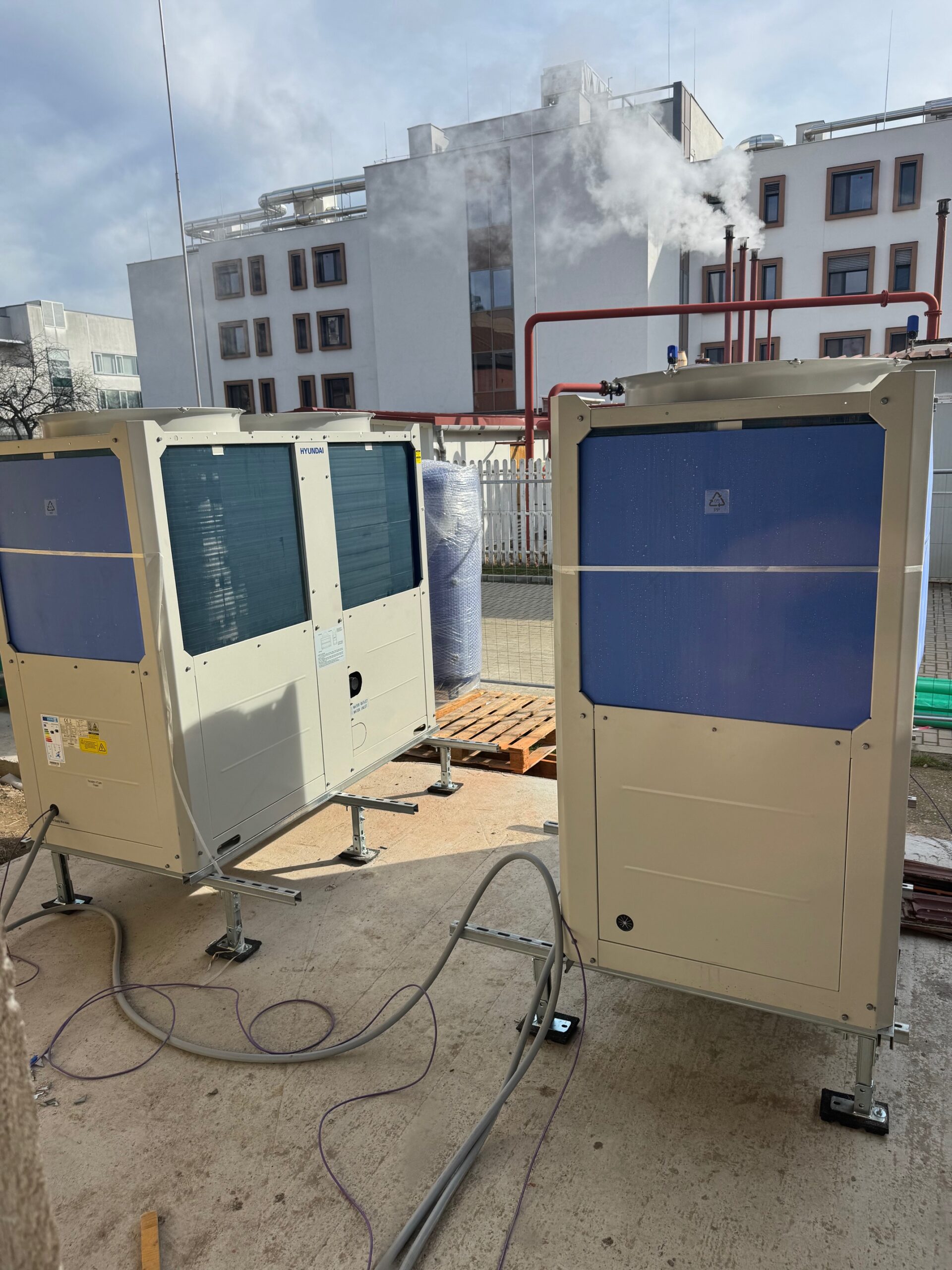

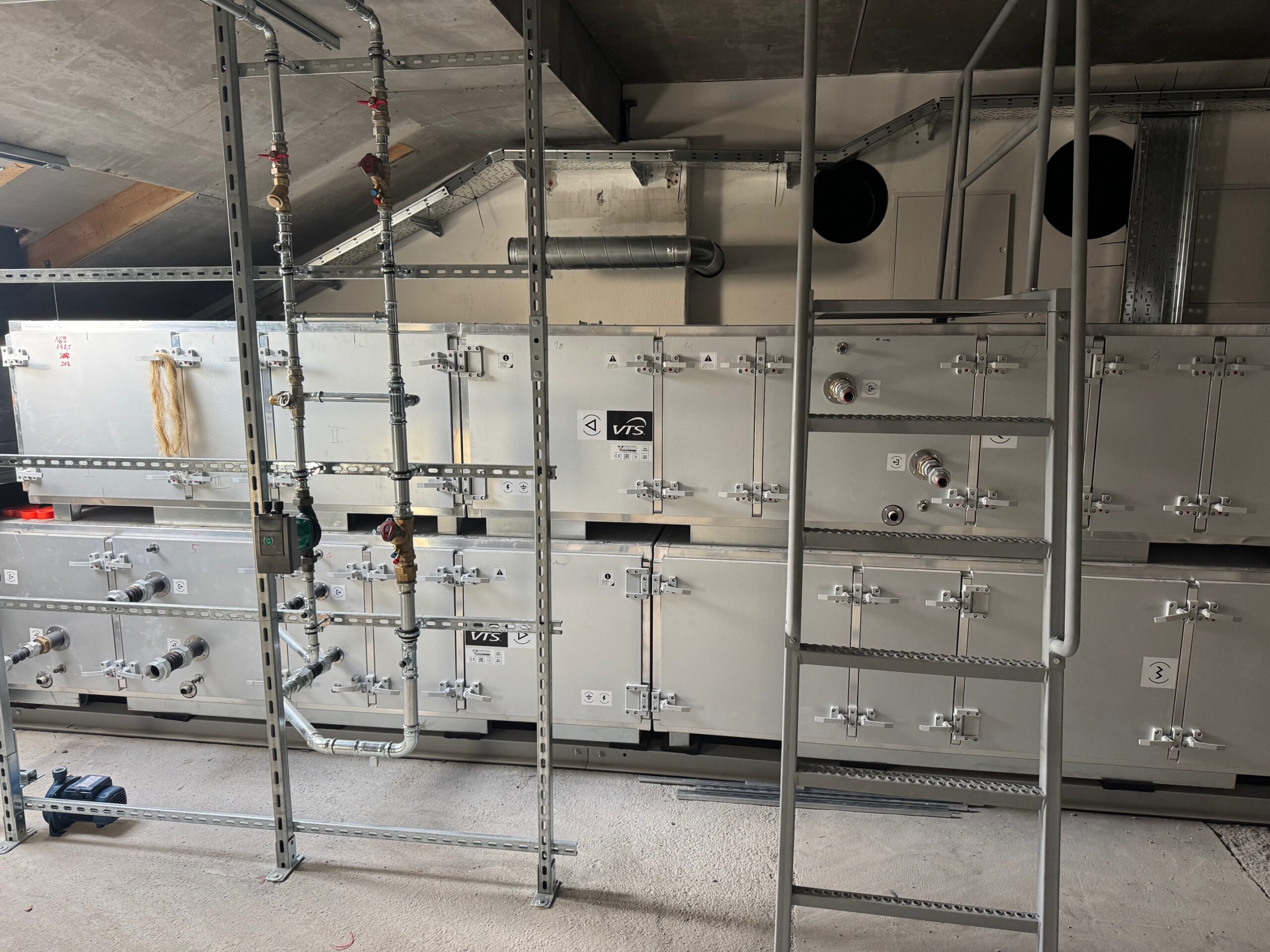

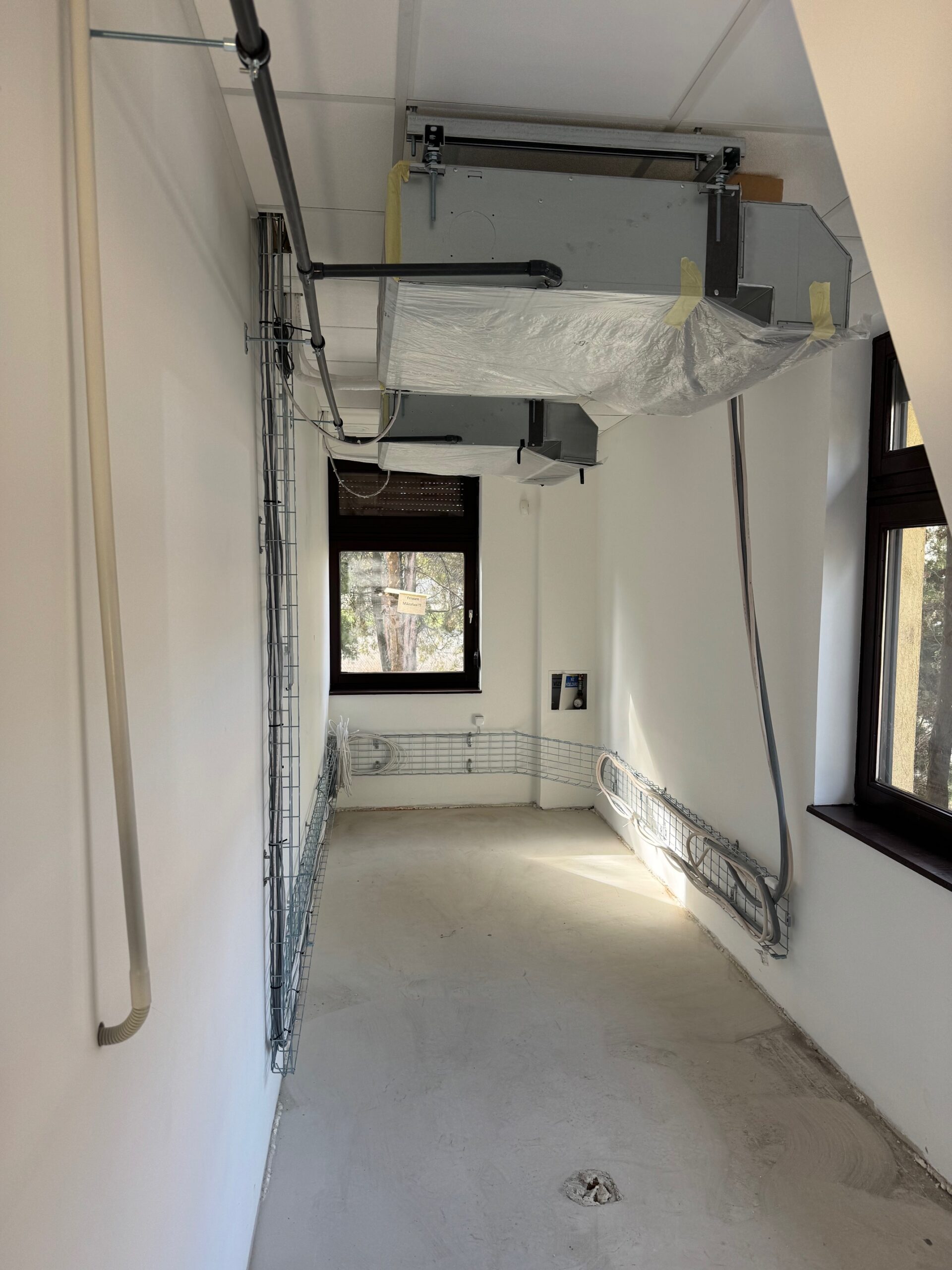

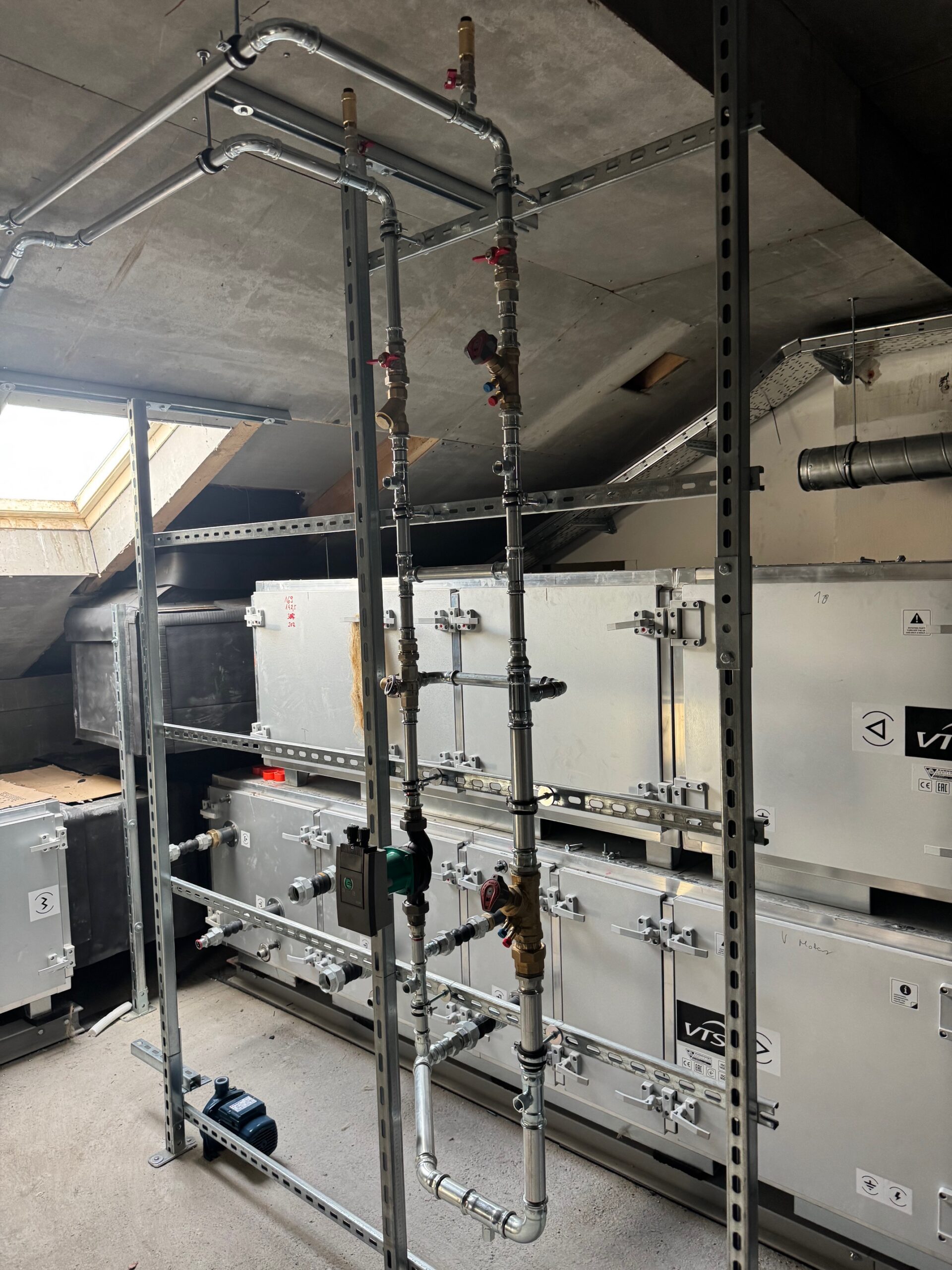

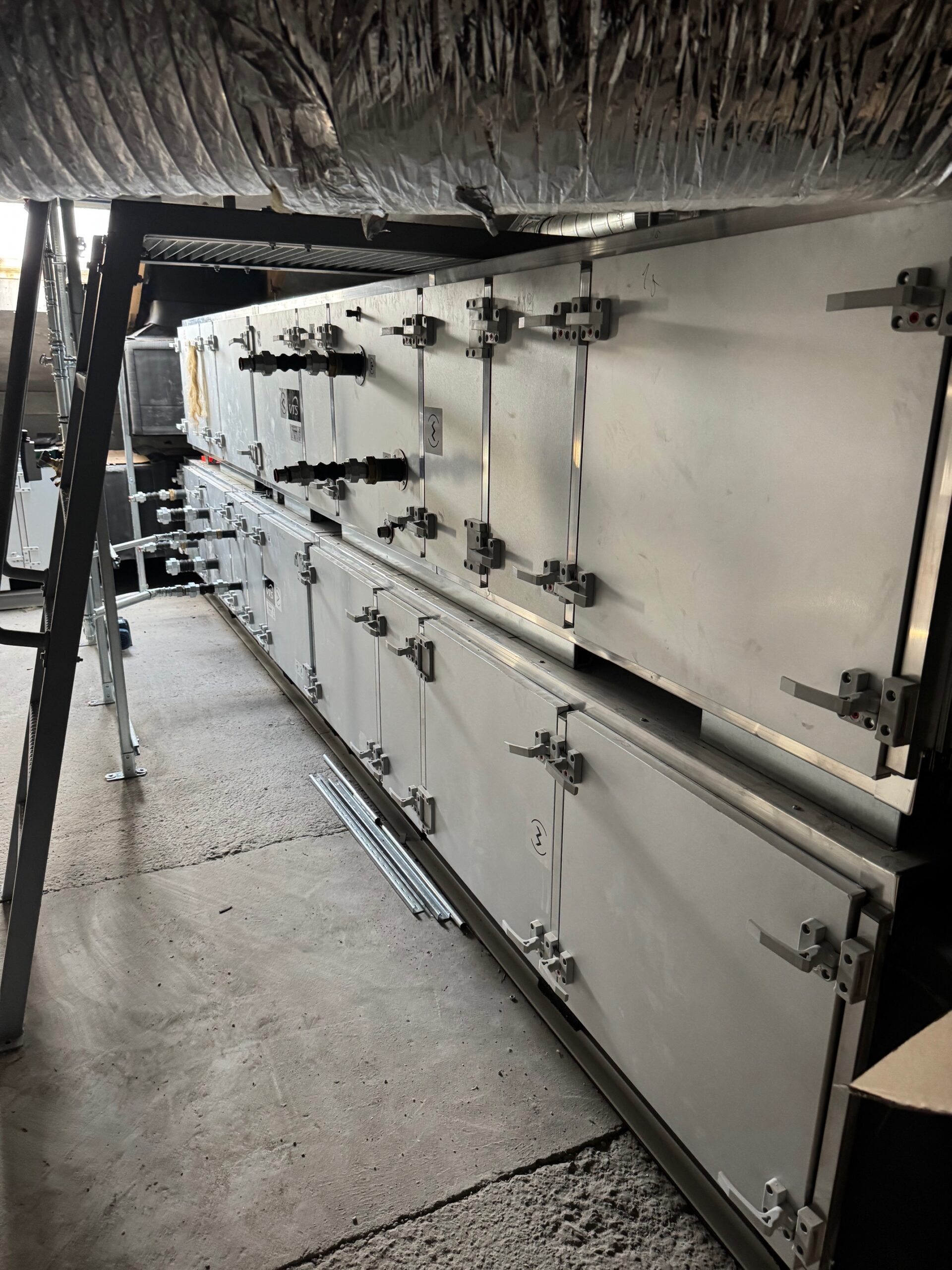

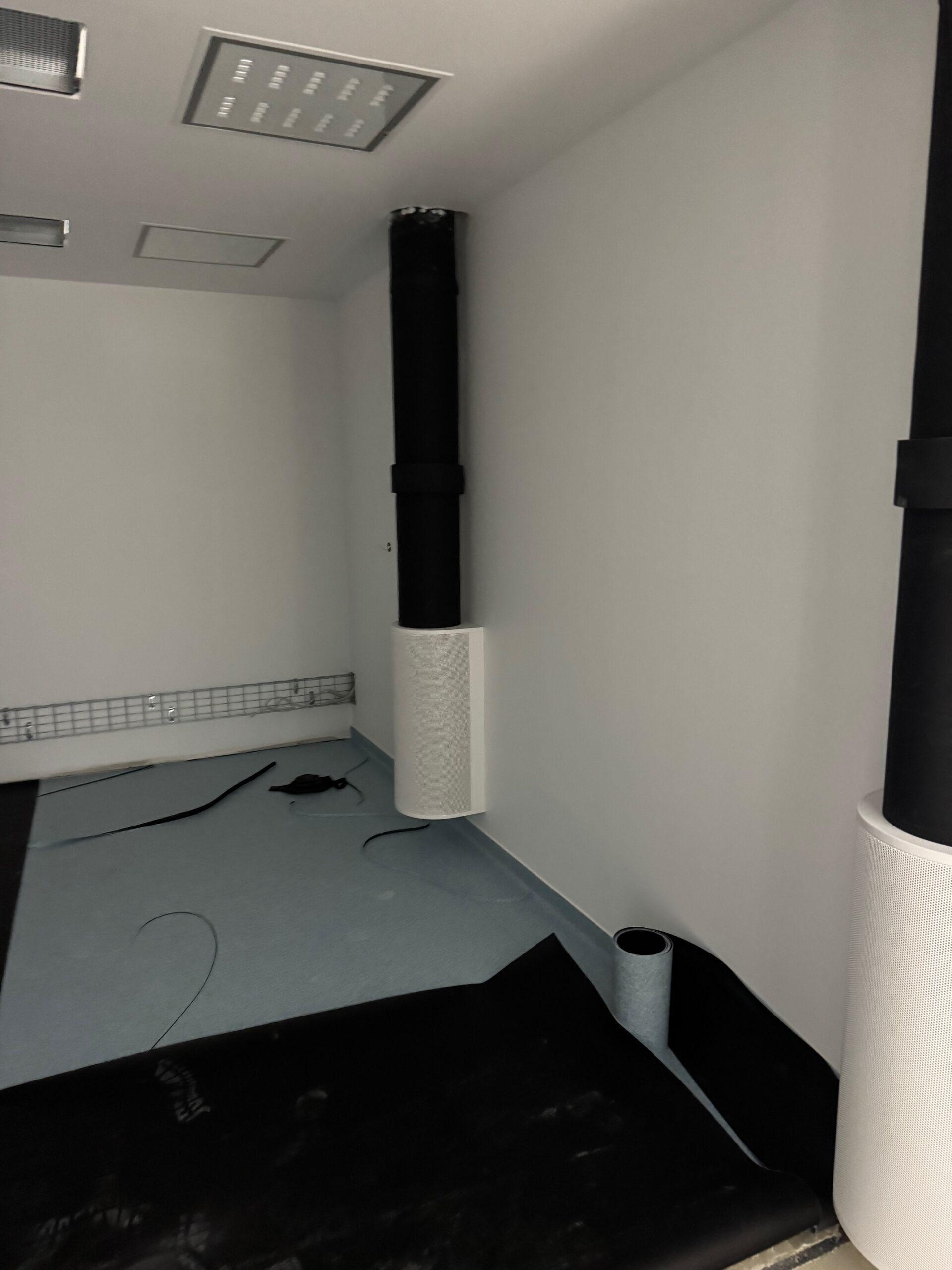

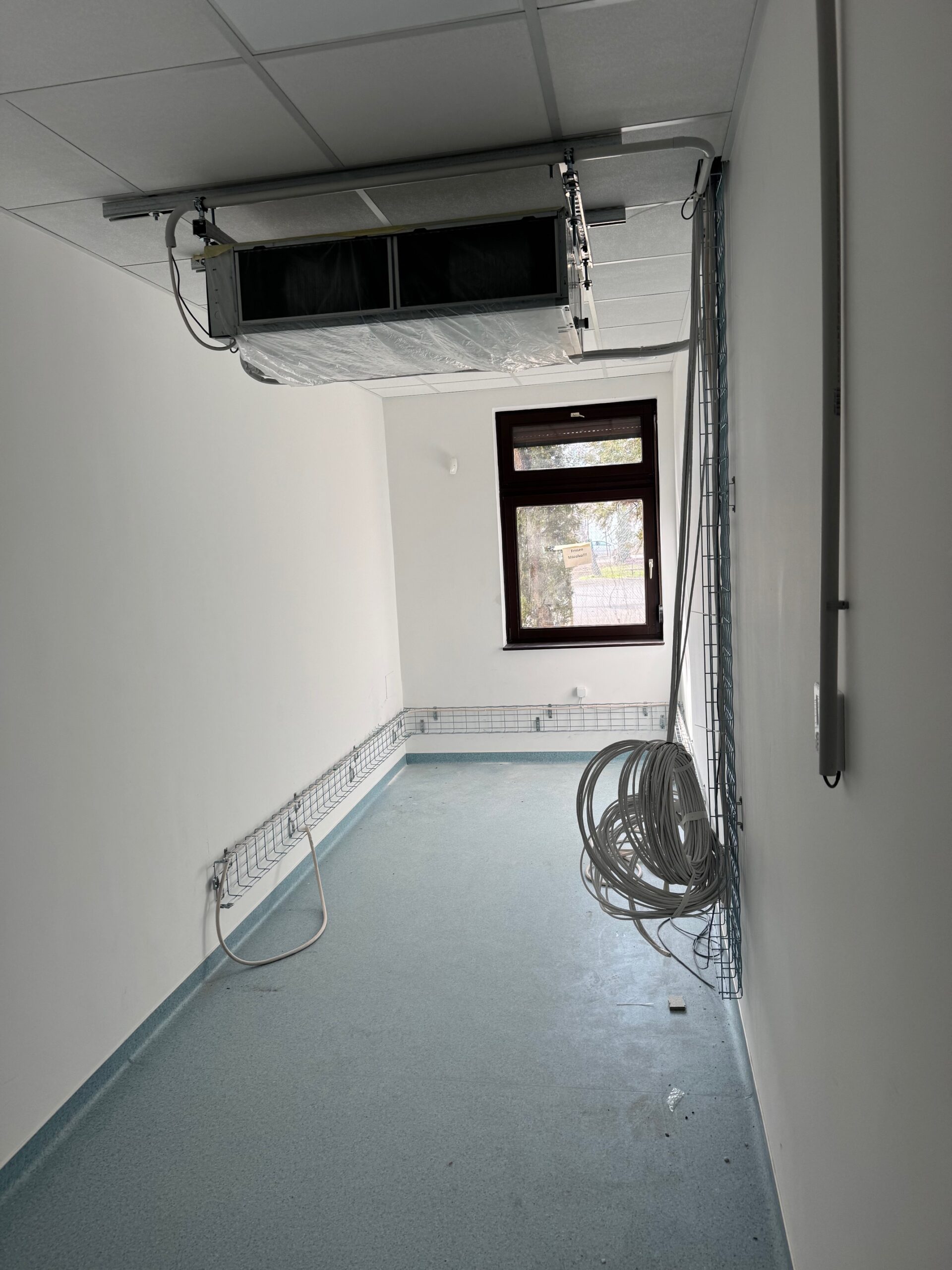

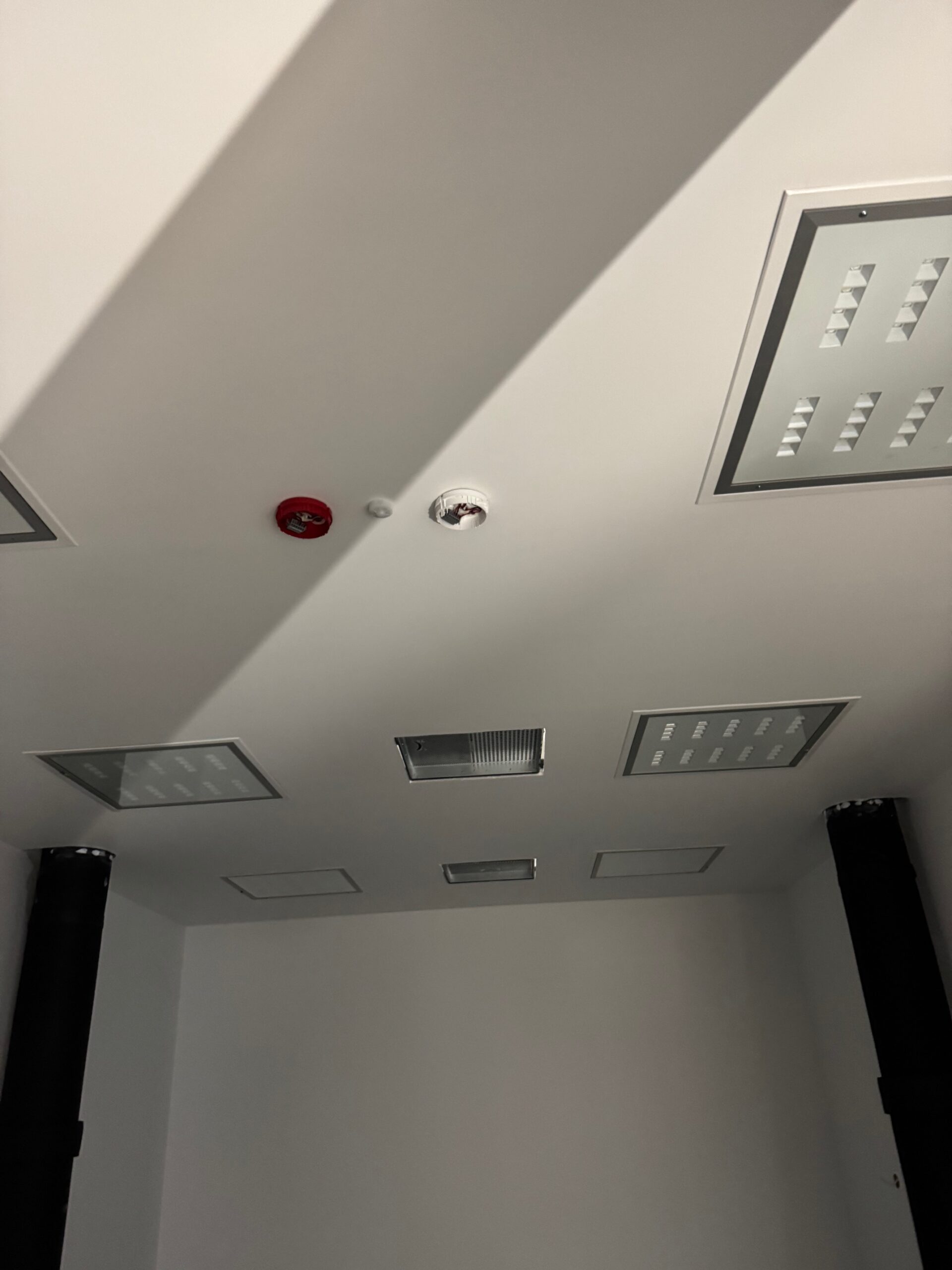

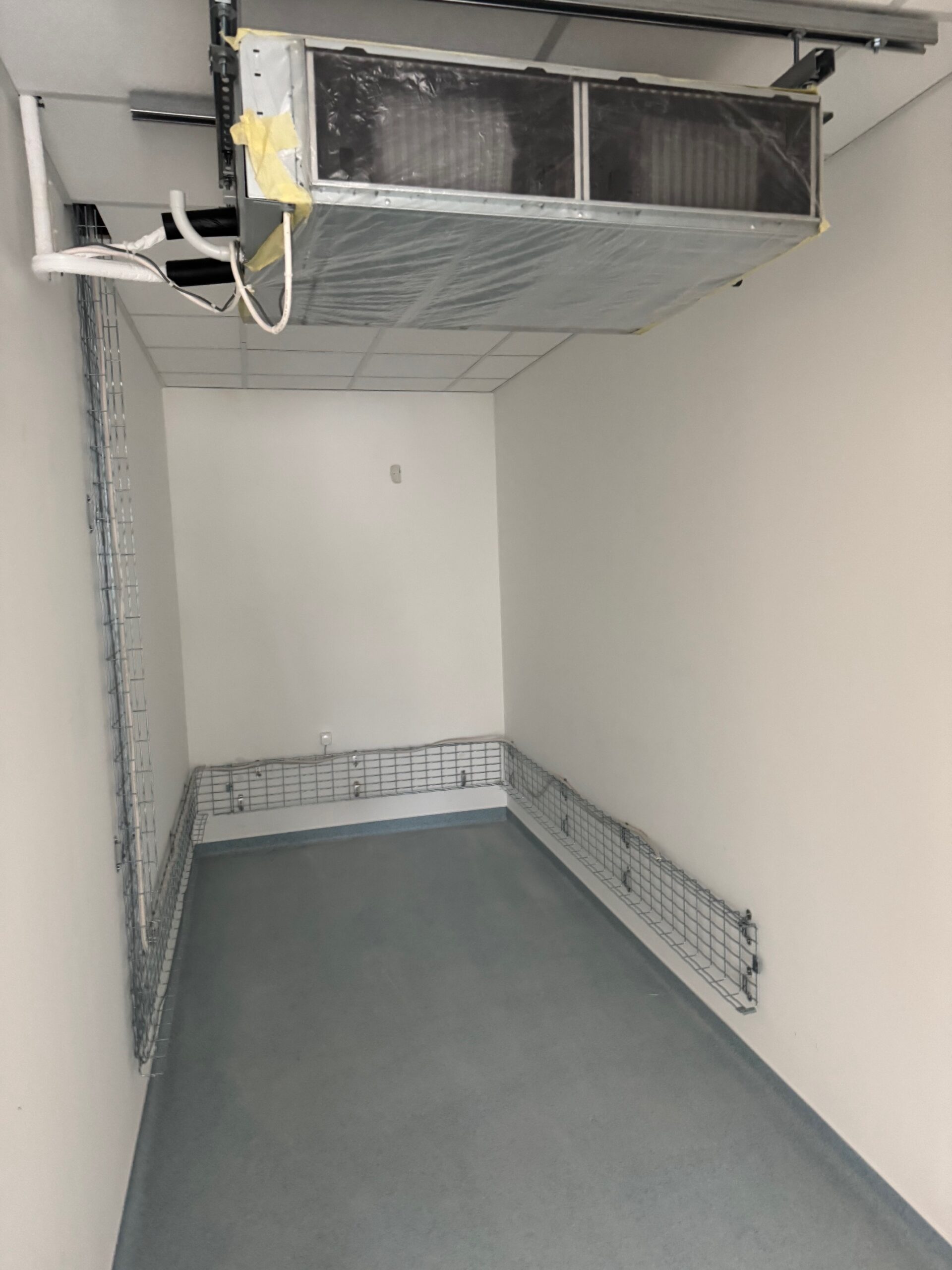

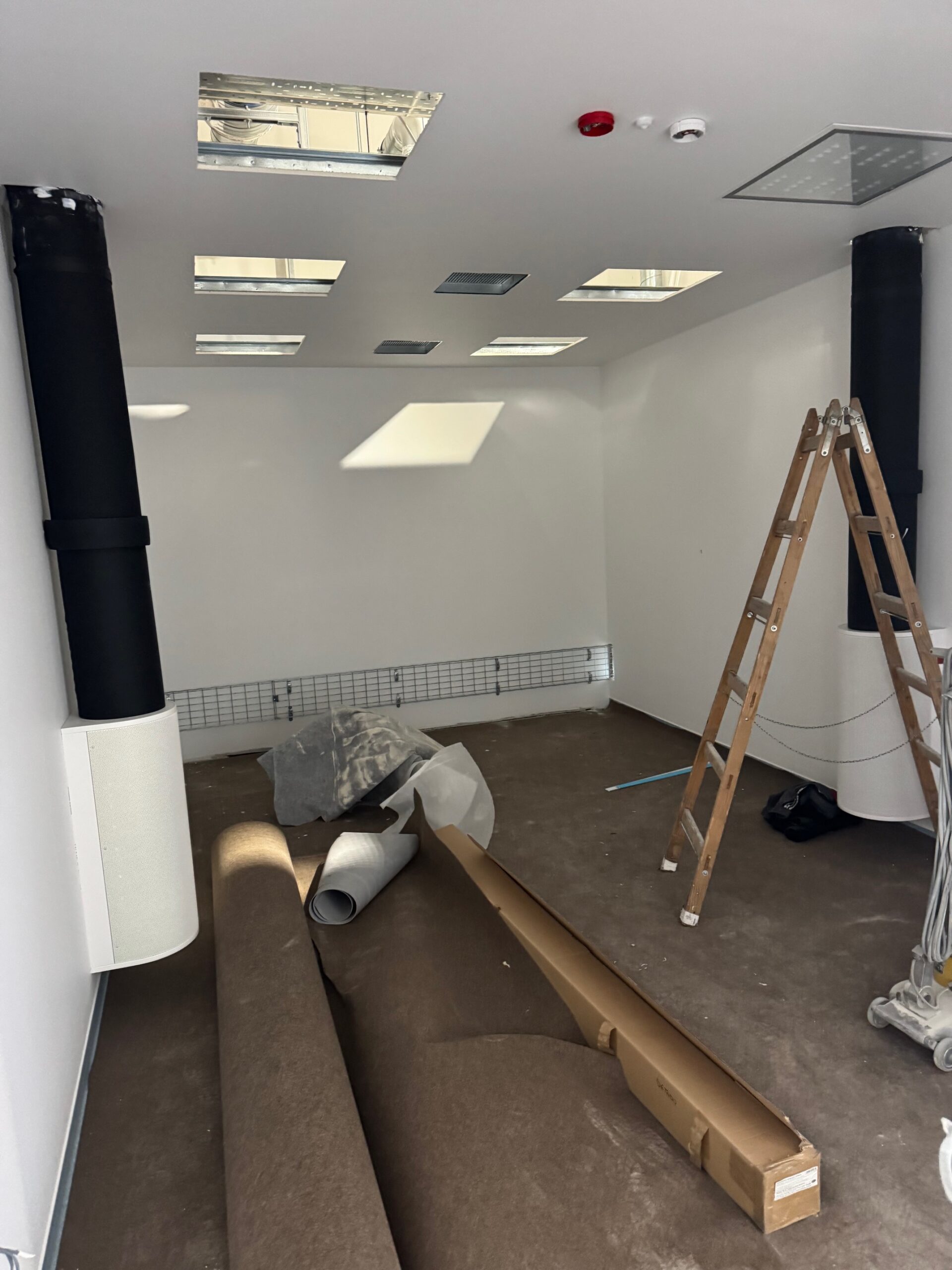

Az alapozás után precíziós klímarendszert telepítettünk, amely ±0,2 °C hőmérsékleti stabilitást biztosít. A légtechnikai rendszer alacsony turbulenciájú befúvást alkalmaz, hogy a légmozgás se generáljon mikrovibrációt.
A kivitelezés végén független rezgésmérést végeztünk. Az eredmények minden frekvenciatartományban a gyártói határérték alatt maradtak.
Villamos és kriogén infrastruktúra

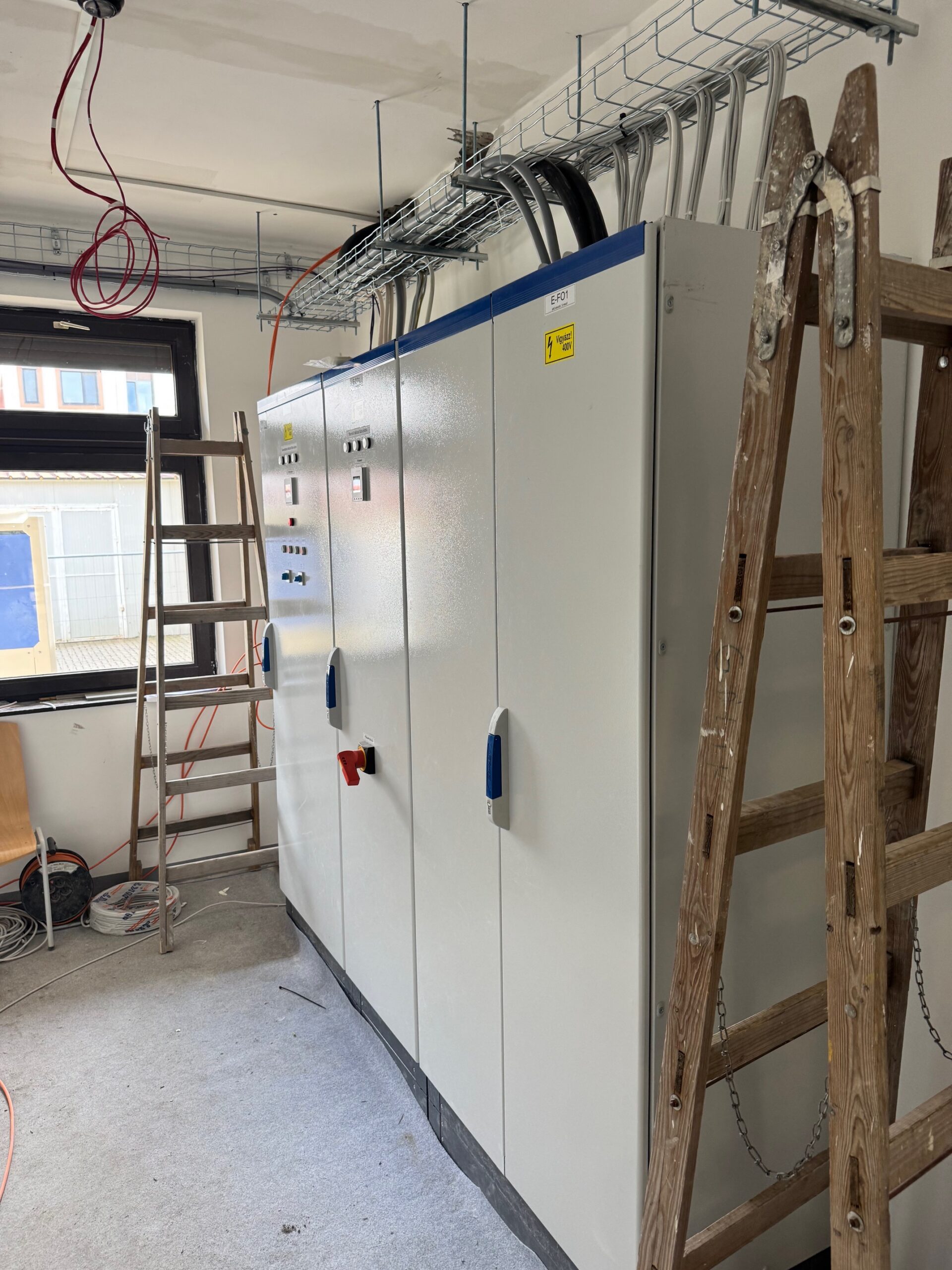

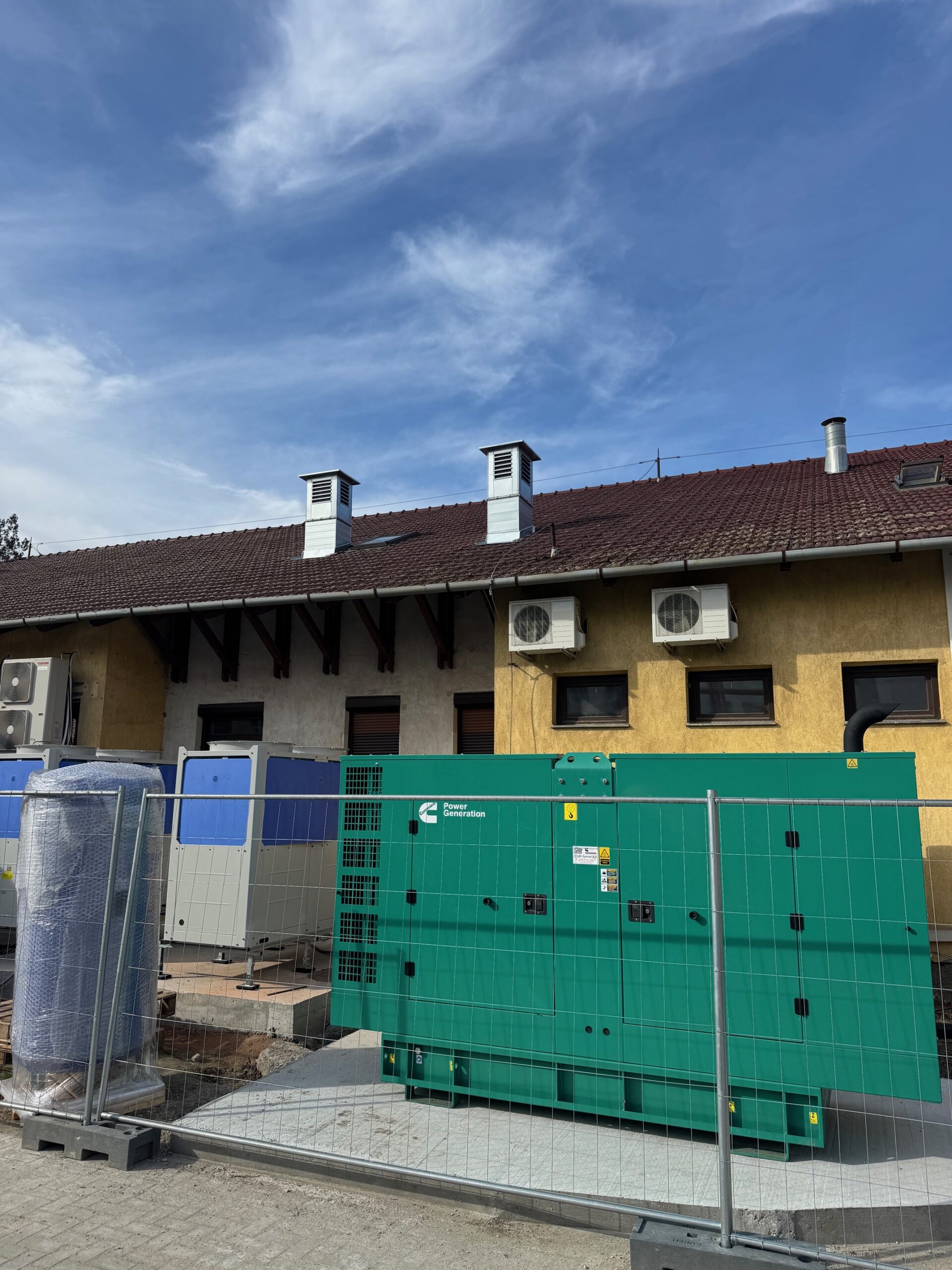

A rendszer dedikált elektromos betáplálást kapott, külön elosztóval és zajszűrt táplálással. Telepítésre került egy online UPS rendszer, amely áramszünet esetén is biztosítja a kontrollált leállást.
A folyékony nitrogén ellátáshoz vákuumszigetelt csőhálózatot alakítottunk ki, központi tárolótartállyal. A rendszer redundáns szelepezéssel és biztonsági érzékelőkkel lett felszerelve.
A földelési rendszert külön validáltuk, mivel az elektromágneses stabilitás kulcskérdés a cryo-EM esetében.
Logisztika és beemelés
A mikroszkóp szállítása és beemelése önálló projektfázis volt. A több tonnás komponensek mozgatása előre megtervezett útvonalon történt. Ideiglenesen el kellett bontani egy nyílászárót, hogy a fő oszlop beemelhető legyen.
A gyártó mérnökei több héten keresztül dolgoztak a rendszer összeszerelésén és vákuumrendszerének beüzemelésén. A kivitelezői csapat folyamatosan monitorozta a környezeti paramétereket a telepítés ideje alatt is.
IT infrastruktúra és adatkezelés
A projekt részeként teljes adatfeldolgozó infrastruktúrát is kialakítottunk. A labor nagy sebességű, 25 Gbit/s belső hálózatot kapott, közvetlen kapcsolattal a szerverhelyiséghez.
Telepítésre került:
- Nagy kapacitású, redundáns NAS tároló
- GPU-alapú számítási szerverek
- Strukturált rack infrastruktúra
- Redundáns hűtés és tápellátás
A rendszer képes több terabájt napi adat kezelésére és párhuzamos feldolgozására.
Validáció és átadás
Az átadási fázisban minden kulcsparaméter dokumentálásra került:
- Rezgésszint mérési jegyzőkönyv
- Hőmérsékleti stabilitási teszt
- Elektromos hálózati minősítés
- Elektromágneses háttérmérés
A gyártó standard mintával végzett tesztmérést, amely igazolta a rendszer névleges felbontási teljesítményét. Az operátori tréning több hetes program keretében zajlott le.
Eredmény
A projekt kulcsrakész, validált cryo-EM laborral zárult, amely teljes mértékben megfelel a nemzetközi kutatási követelményeknek. A környezeti paraméterek stabilak, az IT infrastruktúra skálázható, az üzemeltetés dokumentált.
Kivitelezői oldalról ez a beruházás egy komplex mérnöki koordináció eredménye volt. Nem csupán egy mikroszkóp telepítése történt meg, hanem egy hosszú távon fenntartható, nagyértékű tudományos infrastruktúra jött létre.
A projekt tapasztalata megerősítette: cryo-EM telepítés esetén a precíz tervezés, a mérhető paraméterek és a szakágak közötti folyamatos kommunikáció a siker alapja.
